Ile naprawdę kosztują wycieki powietrza - Przykłady badania szczelności

Wszyscy wiemy, że wycieki sprężonego powietrza są ogromnym źródłem strat energii (i pieniędzy), ale czy wiesz, ile naprawdę kosztują? Po przeprowadzeniu około 60 badań w różnych obiektach z różnych branż, przy użyciu kamery ultradźwiękowej, doszliśmy do wniosku, że przeciętny wyciek kosztowałby około 5000 PLN rocznie. Biorąc pod uwagę, że w każdym zakładzie przemysłowym występują dziesiątki, a nawet setki wycieków, można szybko zdać sobie sprawę z potencjału oszczędności.

Pilna potrzeba wykrywania wycieków

Wraz ze wzrostem cen energii do historycznych szczytów, wycieki sprężonego powietrza stały się również droższe niż kiedykolwiek wcześniej. W tych czasach znalezienie i naprawa tych marnotrawnych wycieków musi być priorytetem dla każdego zespołu konserwacyjnego, który chce ograniczyć straty energii.

Wiedząc, że średnio około 10% całej energii dostarczanej do zakładu przemysłowego będzie zużywane na sprężone powietrze; oraz że średni wskaźnik wycieków w całym zakładzie przemysłowym wynosi 30%, można szybko zdać sobie sprawę, że wycieki sprężonego powietrza będą jednym z największych źródeł odpadów w przemyśle.

Jak przeprowadzać skuteczne badania szczelności

Powszechnie wiadomo, że stosowanie ultradźwiękowych przyrządów kontrolnych jest najskuteczniejszym sposobem wykrywania wycieków. Przyrządy cyfrowe rejestrują również poziom decybeli w miejscu wycieku, co stanowi podstawę do obliczenia kosztów wycieku i opracowania raportów.

Zwykle są to ręczne przyrządy tylko do nasłuchiwania - nadal bardzo skuteczne w wykrywaniu wycieków, ale ostatnio, dzięki wdrożeniu kamer ultradźwiękowych, można również zobaczyć wycieki w czasie rzeczywistym, dzięki czemu badanie wycieków staje się znacznie łatwiejszym i szybszym zadaniem.

Tak więc, biorąc to pod uwagę:

1. Wycieki powietrza są droższe niż kiedykolwiek - jeden wyciek kosztuje średnio 5000 PLN rocznie.
2. Znajdowanie wycieków powietrza jest teraz łatwiejsze i szybsze niż kiedykolwiek wcześniej

Możemy stwierdzić, że posiadanie kamery ultradźwiękowej jest oczywiste dla większości obiektów przemysłowych.

Ponieważ kamery te działają po prostu wyświetlając wycieki na ekranie, można znaleźć dziesiątki wycieków w ciągu kilku minut.

Przykłady badania wycieków i koszty wycieków

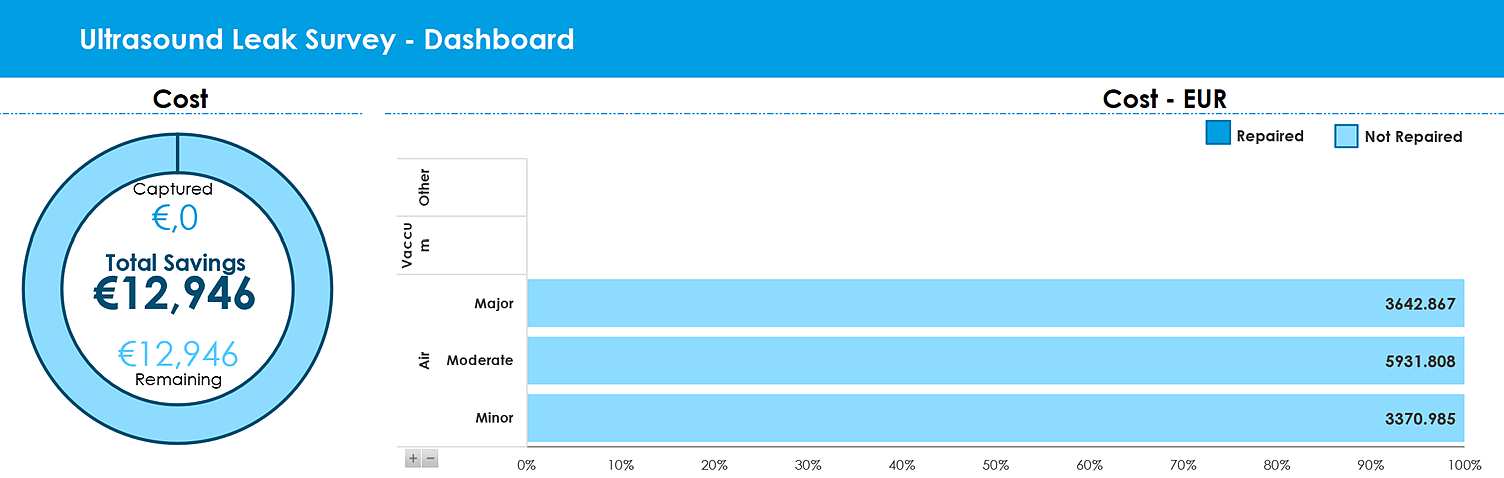

Poniższe przykłady badań wycieków zostały przeprowadzone przy użyciu kamery UltraView firmy UE Systems, jednego z najbardziej zaawansowanych urządzeń do wykrywania wycieków dostępnych obecnie na rynku. Wyraźnie widać, jak w ciągu kilku godzin (czasem nawet minut) UltraView może wykryć i określić ilościowo wycieki warte tysiące.

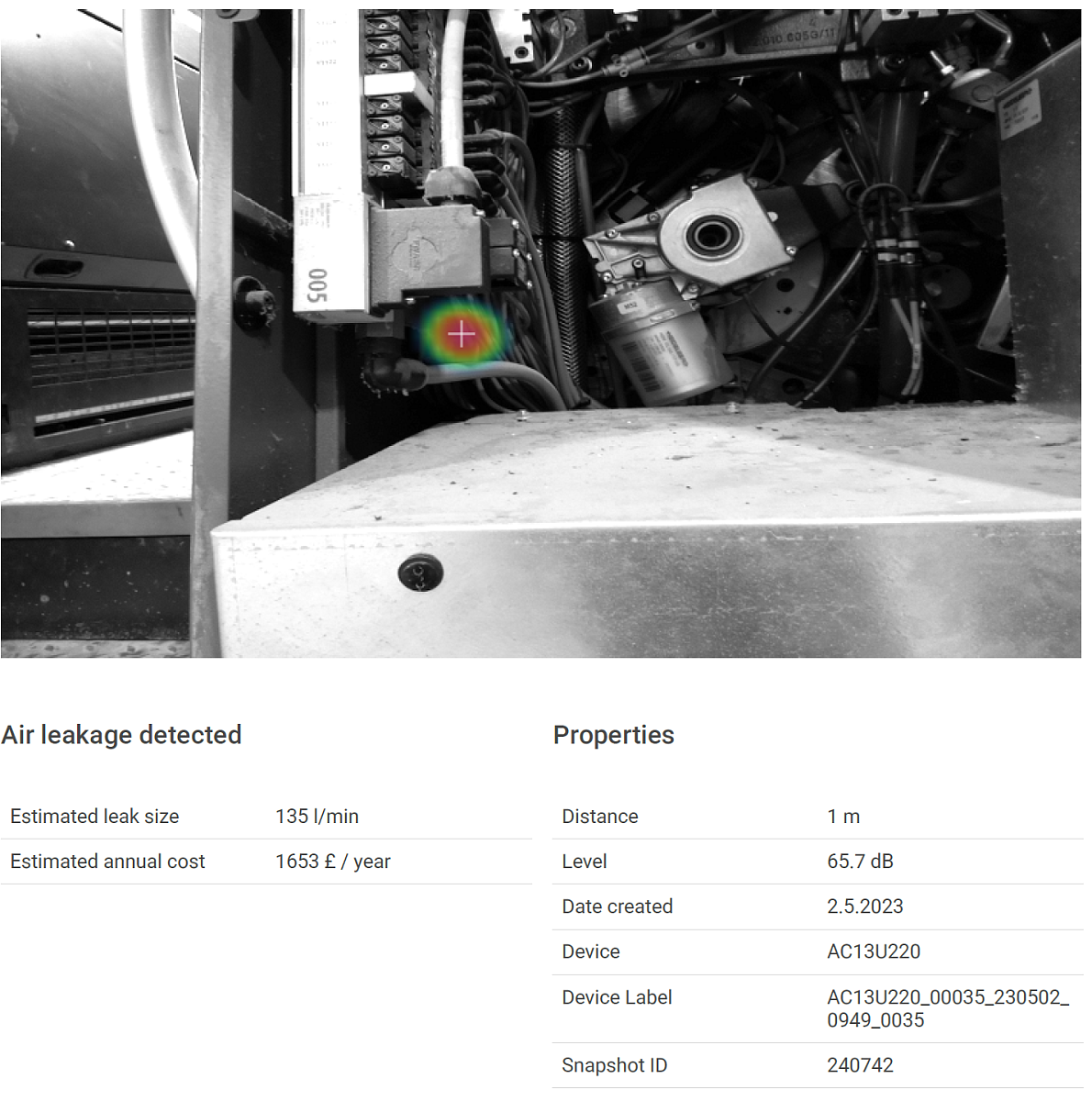

1. Drukarnia komercyjna - 1 pojedynczy wyciek kosztuje prawie 7000 PLN rocznie

Branża drukarska zużywa dużo sprężonego powietrza (zwłaszcza podczas drukowania gazet i czasopism, jak w tym zakładzie), co czyni te zakłady idealnymi kandydatami do skutecznego urządzenia do wykrywania wycieków. Dzięki odpowiedniemu programowi wykrywania wycieków można uniknąć ogromnych kosztów. Szacuje się, że jeden wyciek kosztuje 7000 PLN rocznie! 30-minutowe badanie w tym obiekcie przeprowadzone za pomocą UltraView wykryło 6 wycieków, co daje koszt 29.000 PLN rocznie. Jest to tylko niewielka część całkowitej ilości wycieków szacowanych w tym zakładzie, ponieważ prawie wszystkie maszyny drukarskie wymagają sprężonego powietrza.

Oprócz marnotrawstwa energii, nieszczelności te niosą ze sobą inne problemy: ponieważ nieszczelności w maszynach drukarskich obniżają ciśnienie w systemie, wpływa to negatywnie na jakość druku. W związku z tym znalezienie i naprawa nieszczelności w przemyśle drukarskim to nie tylko kwestia oszczędności energii, ale także zapewnienia jakości produktu końcowego.



2. Kosztowne wycieki sprężonego powietrza i argonu/azotu wykryte w firmie farmaceutycznej

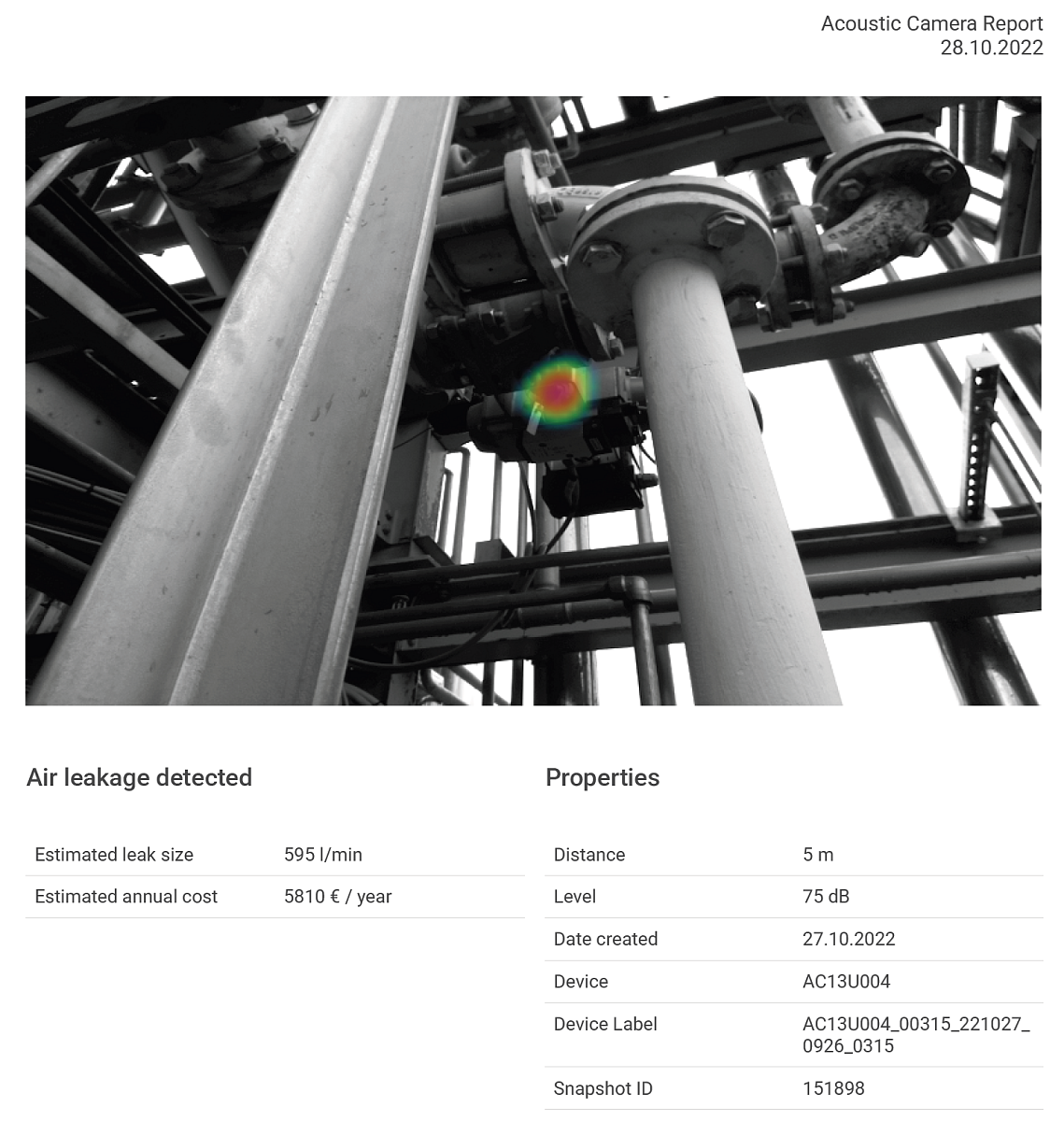

W przemyśle farmaceutycznym zużywa się dużo sprężonego powietrza, a także specjalnych gazów, co oznacza, że nieszczelności mogą szybko stać się ogromnym źródłem strat energii. Mogliśmy to dokładnie potwierdzić podczas inspekcji zakładu farmaceutycznego przy użyciu UltraView. Podczas demonstracji byliśmy w stanie zlokalizować i zgłosić 29 wycieków sprężonego powietrza w ciągu około 2 godzin badania.

Całkowity koszt tych wycieków szacuje się na 119.000 PLN rocznie. Obejmuje to kilka poważnych wycieków, w tym jeden ogromny wyciek, który do tej pory nie został wykryty i kosztował firmę 24.000 PLN. UltraView był w stanie z łatwością zlokalizować go nawet z odległości 5 metrów.

Oprócz sprężonego powietrza mogliśmy również wykryć bardzo kosztowne wycieki argonu i azotu. Specjalne lub wrodzone wycieki gazu mogą być dość kosztowne, ponieważ ich cena jest zwykle 3 lub 4 razy wyższa niż sprężonego powietrza.

Na filmie możemy zobaczyć, jak UltraView może znaleźć wyciek argonu w zbiorniku. Jest to wyciek tracący 9 litrów argonu na minutę, co oznacza, że jeśli nie zostanie wykryty, zbiornik zostanie opróżniony w ciągu około 3 do 4 dni.

3. Zakład pakowania żywności: wykrywanie wycieków sprężonego powietrza, próżni i odpowietrzników

W zakładzie pakowania żywności przeprowadziliśmy szybką inspekcję przy użyciu kamery UltraView. Zakłady pakujące zwykle w dużym stopniu polegają na sprężonym powietrzu, więc nie było zaskoczeniem, że byliśmy w stanie szybko znaleźć 22 wycieki o wartości prawie 54.000 PLN, w tym 2 wycieki w trudno dostępnych miejscach, które mogliśmy łatwo wykryć nawet z odległości 5 metrów. Byłyby one znacznie trudniejsze do zlokalizowania przy użyciu tradycyjnych przyrządów ultradźwiękowych.

Co więcej, UltraView mógł również wykryć 3 wycieki podciśnienia i 1 wyciek w systemie wentylacji, co możemy zobaczyć na filmie. Wycieki podciśnienia są poważnym problemem w wielu branżach, ponieważ są bardzo trudne do wykrycia i mogą szybko prowadzić do utraty jakości produktu i wydłużenia czasu produkcji.

Warto również zwrócić uwagę na wyciek w systemie wentylacji, który nie jest typowym zastosowaniem UltraView, ale był bardzo ważny w tym obiekcie, ponieważ zespół konserwacyjny chce mieć pewność, że otwory wentylacyjne są całkowicie uszczelnione, w przeciwnym razie niebezpieczny gaz może nie zostać wydalony z obiektu tak, jak powinien.



Chcesz dowiedzieć się więcej? Skontaktuj się z firmą UE Systems lub odwiedź ich na stoisku C5 podczas Targów SYMAS® MAINTENANCE 2025 – eksperci pomogą dobrać rozwiązanie dopasowane do Twoich potrzeb.
